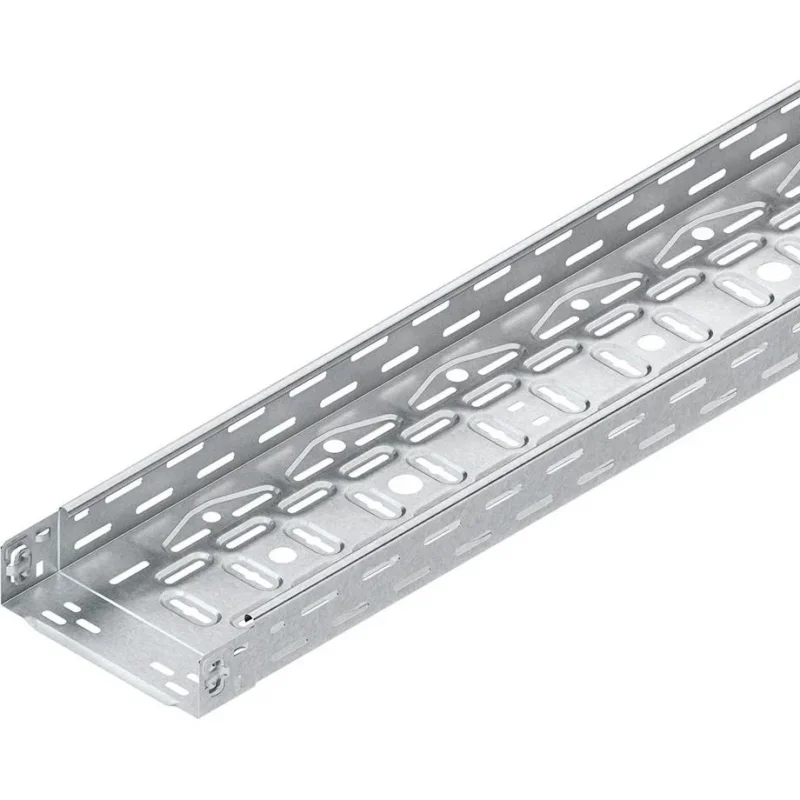

Niedax – Kabelrinne RLVC 60.200 F 60x200x300mm − 3 Meter

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/… versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461

Technische Details Höhe 60 mm Breite 200 mm Materialstärke 0,75 mm Länge 3000 mm Arbeitslänge 3000 mm Nutzbarer Querschnitt 11800 mm² Mit Oberteil nein Seitenlochung ja Montagelochung im Boden ja NATO-Lochbild nein Ausführung integrierter Verbinder Art des Verbinders Klickbefestigung Geeignet für Funktionserhalt ja Werkstoff Stahl Einsatztemperatur -20..120 °C Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt Gewicht 2,05997 kg/m Belastungstesttyp nach IEC 61537 Typ II Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 1850 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1250 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 720 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 400 N/m
