Niedax – Kabelrinne GFK-Kabelrinne KK 110.400 − 3 Meter

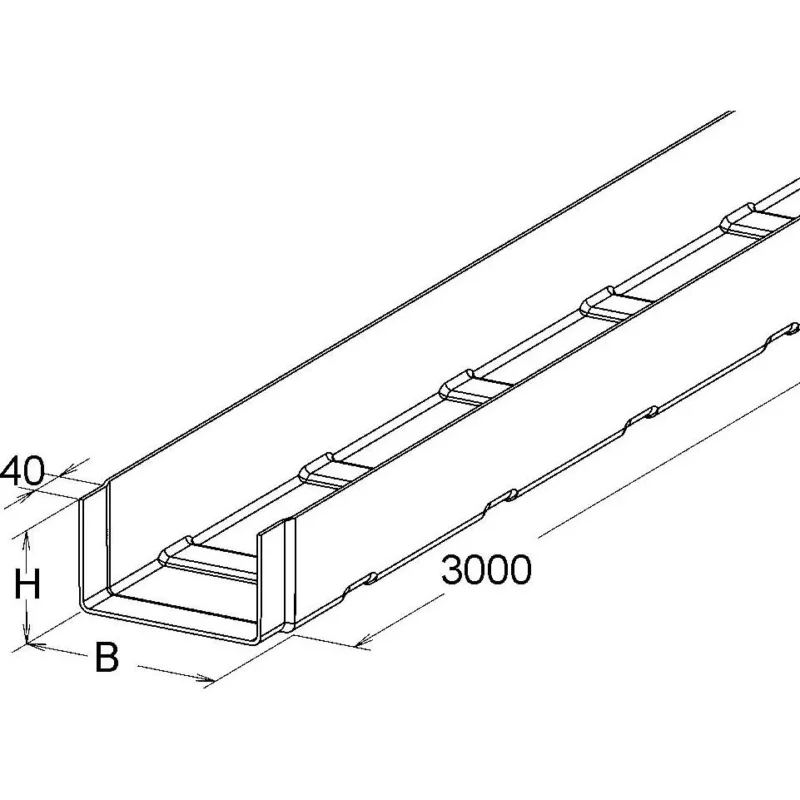

GFK-Kabelrinne, gepresst, mit ungelochten Seitenholmen und Boden, mit angeformtem Verbinder, mit querverlaufenden Verstärkungen (5 mm) über die gesamte Kabelrinnenbreite, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Durch die querlaufende Verstärkungen ist die Kabelrinne auch für die Anwendung mit Hochfrequenzkabel gemäß UTE C15-900 (Anwendungsklasse D, Frequenz 16 MHz) zugelassen. Es ist eine Ausdehnungsdistanz von ca. 8 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: – Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. – Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in …AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 110 x 400 mm Materialstärke t : 4 mm Bodensickenausprägung : 60 x 5 mm Bodensickenausprägung Rastermaß : 250 mm Tragfähigkeit F bei einem Stützabstand von 1,5 m : 1,2 kN/m Lieferlänge : 3000 mm Nutzbarer Querschnitt : 38556 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Höhe 110 mm Breite 400 mm Materialstärke 4 mm Länge 3000 mm Arbeitslänge 3000 mm Nutzbarer Querschnitt 38556 mm² Mit Oberteil nein Seitenlochung nein Montagelochung im Boden nein NATO-Lochbild nein Ausführung integrierter Verbinder Art des Verbinders sonstige Geeignet für Funktionserhalt nein Werkstoff Kunststoff Einsatztemperatur -80..130 °C Werkstoffgüte GFK Oberflächenschutz sonstige Farbe grau RAL-Nummer 7032 Gewicht 4,5 kg/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 1200 N/m
