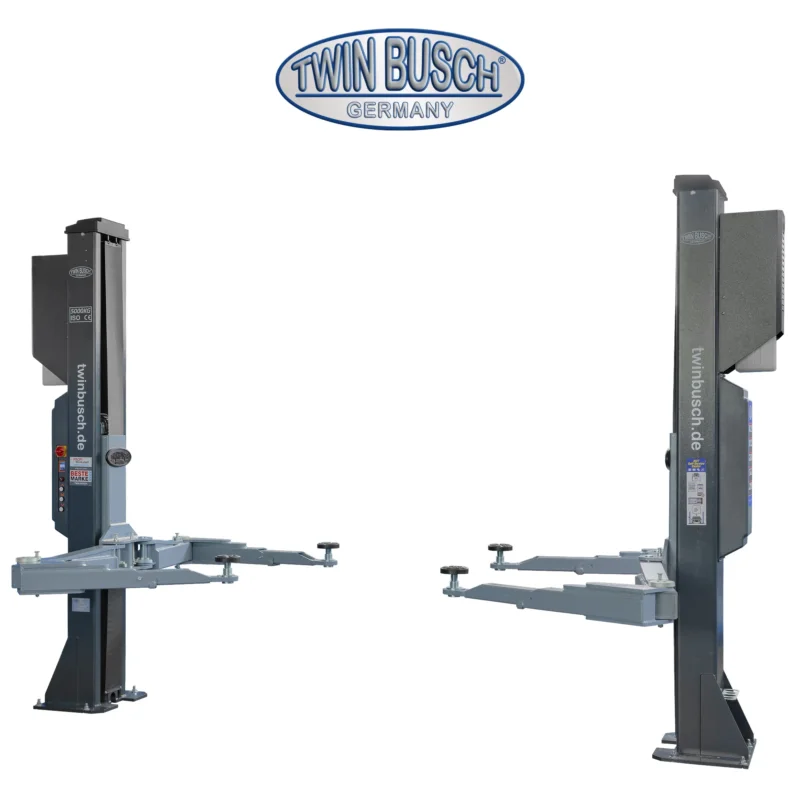

Twinbusch 2 Säulen Hebebühne 5.0 t – barrierefrei – HEAVY LINE – GREY-Line

Die Neue Heavy-Line Hebebühne TW250W-G.

Mit 5.0 t Hubkraft und symmetrisch teleskopierbaren Doppelgelenk-Tragarmen im M-Tragarm-Design ist die TW250W-G ein kraftvolles Powerpaket im 2-Säulen-Bereich.

Durch ihren extrem großen Verstellbereich lässt sich vom Kleinwagen (z. B. Smart) bis hin zum Transporter, auch mit langem Radstand (z. B. MB Sprinter, Wohnmobile, Sonderfahrzeuge) alles problemlos anheben (siehe unten „Empfehlung Fahrzeugtypen / Radstände“).

Die TW250W-G verfügt über zwei Bedieneinheiten (eine pro Säule) und zwei unabhängigen Hydraulikaggregaten über einen besonders hohen Bedienkomfort und kann bei Installation einfach in Aufstellbreite (4028 mm oder weniger) den Bedürfnissen der Werkstatt angepasst werden.

Als herausragendes Highlight kommunizieren die einzelnen Hubsäulen komplett kabellos über eine gesicherte Funkverbindung untereinander. Die Steuerung erfolgt komfortabel über Bedieneinheiten an beiden Säulen mit Überwachung und Anzeige der Hubhöhe in Echtzeit.

Auf jeder Säulenaußenseite befindet sich zudem eine praktische Steckadapter-Halterung, die Platz für die sichere Aufbewahrung für jeweils zwei Steckadapter bietet.

Produktvorstellung

Aufbau

Besonderheiten

• 1A Verarbeitungsqualität mit CE-Zertifikat für UVV Abnahme
• Produktion nach ISO 9001
• Schutzabdeckung vor den Säulen
• Drehteller mit Doppelgewinde und Verdrehschutz
• Autom. elektromagnetische Entriegelung der Sicherheitsrasten
• Tragarmarretierungsautomatik
• 2 Hydraulikzylinder für kraftvolles Heben und Senken
• Gleichlaufsteuerung durch eine gesicherte Funkverbindung
• Hochwertige Tragsäulen aus Spezialwalzprofil
• Hochwertige Pulverbeschichtung
• Symmetrische teleskopierbare Doppelgelenk-Tragarmen (M-Tragarme)
• Notablassfunktion bei Stromausfall
• Messingbuchsen in den Umlenkrollen
• Bolzen, Umlenkrollen und Schrauben sind verzinkt
• Praktische Steckadapter-Halterungen (auf jeder Säulenseite eine Halterung) für je zwei Steckadapter
• NEU: Inklusive Motor-Cover (Stylisches Design, Schmutzschutz vor Staub sowie geräuschdämpfende Wirkung)

Technische Daten

Tragkraft CE

5000 kg

Hubhöhe max.

1900 mm/Ad 2080

Einschwenkhöhe

110 mm

Hub-, Senkzeit ca.

60/45 sek.

Antriebsspannung

400 V / 3 Phasen

Antriebsleistung

2x 3,5 kW

Absicherung

16 A (C/Träge)

Eigengewicht

950 kg

Hubhöhe (Drehteller eingedreht)

1900 mm

Hubhöhe (Drehteller herausgedreht)

1970 mm

Hubhöhe (Steckadapter + Drehteller herausgedreht)

2000 mm

Sicherheitsentriegelung

automatisch

Drehteller

2-stufig

Transportererhöhungen

inklusive

Pulverbeschichtet

ja

Säulenschutzabdeckung

inklusive

Motor-Cover

inklusive

Air-Kit

Nicht passend für die Hebebühne

Anti-Lift-Up-Button

ja

230 V Steckdose am Schaltkasten

nein

Überfahrblech

Keines = barrierefrei

Gesamtbreite/Bodenplatte (ohne Motor)

4028 mm

Säulenhöhe

2912 mm

Erforderliche Betonstärke

250 mm

Tragarmlänge

Max. 1832 mm

Breite zwischen den Säulen

3342 mm

max. Durchfahrtshöhe

keine Begrenzung

max. Durchfahrtsbreite

3342 mm an der Säule / 2970 mm unten am Tragarm

Farbe

RAL 7016 (Anthrazit), RAL 7000 (Grau)

Hinweis:
Dieses Produkt benötigt für seinen ordnungsgemäßen Betrieb eine erhöhte Netzspannung und ist nicht mit einem zweipoligen Netzstecker ausgestattet. Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der ggf. notwendigen Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.

TW250W-G – Überblick

Extrem großer Verstellbereich

Durch ihren extrem großen Verstellbereich der Tragarme lässt sich von Kleinwagen (z. B. Smart) bis hin zum Transporter, auch mit langem Radstand alles problemlos anheben.

Steuereinheit

Die komfortable Steuereinheit (Schutzart IP 54, 24 V Steuerspannung) ist mit einem Endschalter zur Hubhöhenbegrenzung und einer Sicherungsautomatik für sicheres Arbeiten ausgestattet. Zwei Bedieneinheiten (eine pro Säule) sorgen für besonders hohen Bedienkomfort.

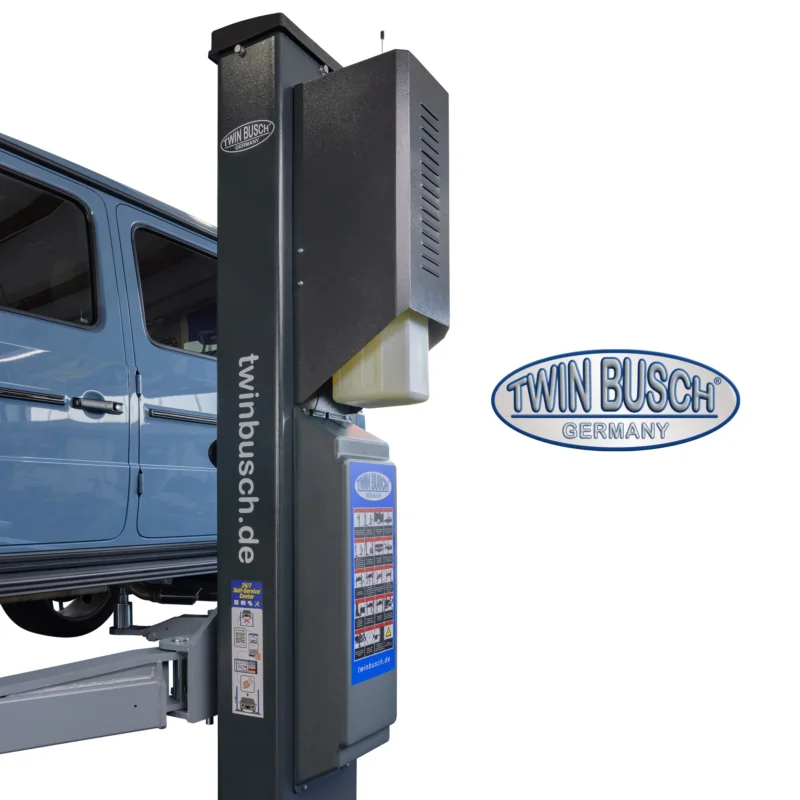

E-Motor

Zwei kraftvolle Hydraulikaggregate mit hochwertiger Alupumpe, Überdruck-Sicherheitsventil und einem E-Motor in Industriequalität, geschützt hinter einem robusten Motor-Cover.

Funkverbindung

Ein herausragendes Highlight ist die kabellose Kommunikation der einzelnen Hubsäulen über eine gesicherte Funkverbindung. Die Steuerung erfolgt bequem über Bedieneinheiten an beiden Säulen, die die Hubhöhe in Echtzeit überwachen und anzeigen.

2-stufige Drehteller

Die Hebebühne verfügt über 2-stufige höhenverstellbare Drehteller mit Doppelgewinde und Verdrehschutz und einer Einschwenkhöhe von nur 110 mm.

Tragarmarretierung

Die automatische Tragarmarretierung gewährleistet höchste Sicherheit.

M-Tragarme

Teleskopierbare Doppelgelenk-Tragarme (M-Tragarme) ermöglichen dank ihrer asymmetrischen Bauweise ein besonders weites Öffnen der Türen.

Türanschlagschutz

Der Türanschlagschutz sorgt für den Schutz Ihrer Fahrzeugtüren, indem er ein unbeabsichtigtes Anschlagen verhindert.

Säulenschutz

Die Säulenschutzabdeckung schützt den Hydraulikzylinder vor Funkenflug bei Schweiß- und Flexarbeiten. Sie bietet hohe Sicherheit und überzeugt durch ihre ansprechende Optik.

Steckadapter

Auf jeder Säulenaußenseite befindet sich zudem eine praktische Steckadapter-Halterung, die Platz für die sichere Aufbewahrung für jeweils zwei Steckadapter bietet.

Zubehör TW250W-GPV

Das Grundplattenverstärkungsset TW250W-GPV (optional erhältlich) ist bei Betonstärken zwischen 200 – 250 mm zu verwenden und reduziert die übliche Mindestbetonstärke um 50 mm.

Fahrzeugtypen / Radstände

Lieferumfang

• Hebebühne inkl. Motoreinheit und Motor-Cover
• Transportererhöhung (4 Stck.)
• Steckadapter-Halterungen
• 12 x Schwerlastanker M16x223
• Türanschlaggummis
• Deutsche Bedienungsanleitung und Aufbauanleitung
• Prüfbuch und CE-Zertifikat für UVV Abnahme
• Öl nicht inklusive – kann optional bestellt werden (Füllmenge-18L)
• Fahrzeug nicht im Lieferumfang enthalten
