Maico – Ventilator für Rohreinbau Axial-Rohrventilator DAR 160/6 15 119520m3/h, NW1600

Merkmale – Axial-Rohrventilator für Gewerbe und Industrielüftung. – Leistungsstarker Ventilator für große Fördervolumen. – Zur einfachen und direkten Montage in einem Rohrsystem. – Einbau in jeder Lage möglich. – Gehäuse aus Stahlblech mit Epoxidbeschichtung. – Geeignet für Temperaturbereiche von -10 °C bis +50 °C. – Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid.Motor – Dreiphasen Drehstrommotor. – Schutzart IP 55. – IE3 Motor. – Betriebsart S1 (Dauerbetrieb). – Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. – Drehzahlsteuerbar mit Frequenzumrichter. – Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.Elektrischer Anschluss – Außenliegender Klemmkasten am Gehäuse.Sicherheitshinweise – Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.Artikel:DAR 160/6 15 – Fördervolumen: 119520 m3/h – Drehzahl: 960 1/min – Laufradtyp: axial – Drehzahlsteuerbar: ja – Reversierbarkeit: nein – Spannungsart: Drehstrom – Bemessungsspannung: 400 V – Netzfrequenz: 50 Hz – Nennleistung: 15000 W – INenn: 30,51 A – Schutzart: IP 55 – Wärmeklasse: F – Polumschaltbar: nein – Einbauort: Rohr – Einbaulage: horizontal – Material Gehäuse: Stahlblech mit Epoxidbeschichtung – Material Flügelrad: Polyamid – Farbe: grau – Gewicht: 490 kg – Gewicht mit Verpackung: 517 kg – Nennweite: 1600 mm – Breite: 1730 mm – Höhe: 940 mm – Tiefe: 1730 mm – Breite mit Verpackung: 1800 mm – Höhe mit Verpackung: 1500 mm – Tiefe mit Verpackung: 1980 mm – Fördermitteltemperatur bei IMax: -10 °C bis 50 °C – PTC DIN 44082: M 100 – Gesamteffizienz e: 51,9 % – Messkategorie: C – Effizienzkategorie: statisch – Effizienzgrad N: 50,5 – VSD erforderlich: nein – Herstellungsjahr: siehe Typenschild – Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen – PBEP / FördervolumenBEP / Pfs, BEP: 16,499 kW / 69120 m3/h / 446 Pa – nBEP: 950 1/min – spezifisches Verhältnis: ca. 1 – Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung – Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung – Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: – – IBEP: 30,51 A – SchallleistungspegelLWA7: 105 dB(A)

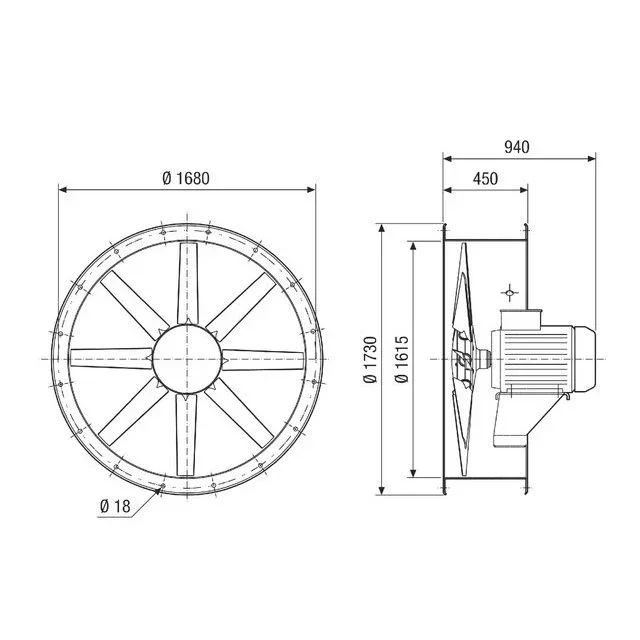

Technische Details Werkstoff des Gehäuses rostfreier Stahl Luftmenge unbelastet 119520 m³/h Anschlussspannung 400 V Leistungsaufnahme 15 kW Mit thermischem Schutz nein Gleichstrommotor nein Indirekter Antrieb nein Elektrischer Anschluss Anschlussklemmen Schutzart (IP) IP55 Max. Lufttemperatur 50 °C Motor mit 2 Drehzahlen nein Geeignet für elektronische Steuerung nein Geeignet für Frequenzregelung nein Geeignet für Schwachstromregelung nein Geeignet für Traforegelung ja Polumschaltbar nein Länge 890 mm Durchmesser des Gehäuses 1730 mm Kanaldurchmesser 1600 mm Anschluss Flansch
